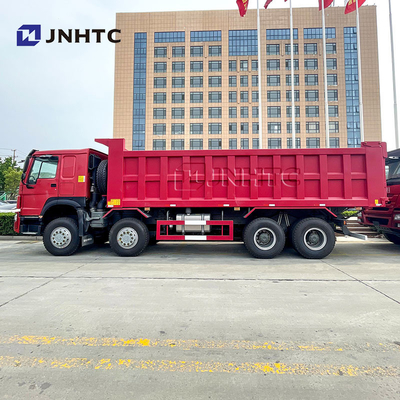

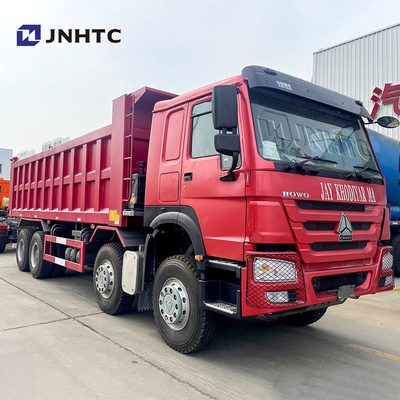

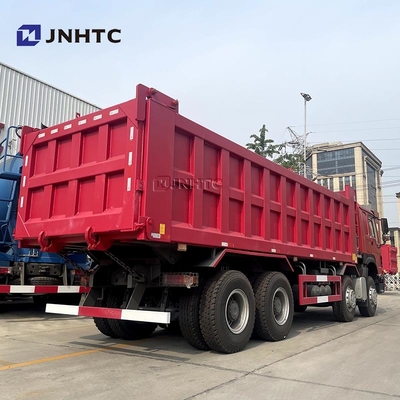

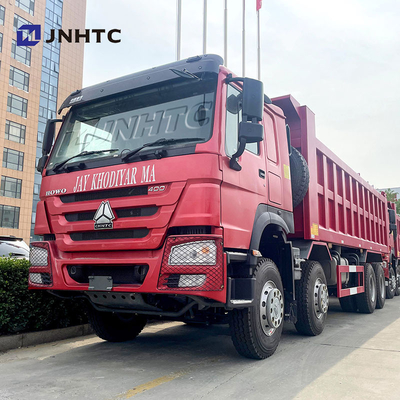

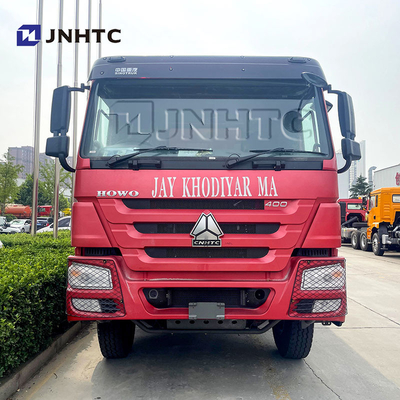

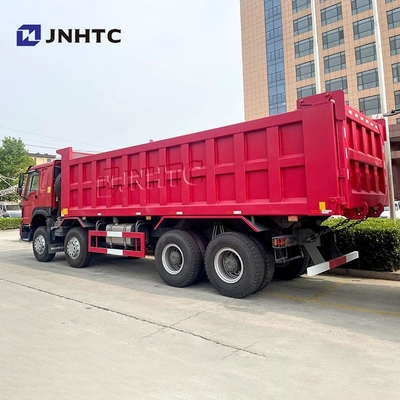

중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매

중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매
중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매 중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매 중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매 중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매 중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매 중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매

큰 이미지 :  중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Howo
인증: ISO CCC
모델 번호: jnhtc
결제 및 배송 조건:
최소 주문 수량: 1 단위
가격: USD23100-25410
포장 세부 사항: 나체화
배달 시간: 45 작업 일수
지불 조건: L/C, T/T
공급 능력: 1주일에 50 유닛

중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매

설명
마력: 351 - 450 에이치피 색상흰색: 오렌지 레드
연료 탱크: 400L 드라이브 휠: 6x4
타이어: 12.00r20 용량(하중): 21 - 30t
안내: 왼쪽 원래 장소: 산둥, 중국
강조하다:

10바퀴 400마력 덤프 트럭

,

사용 된 400hp 덤프 트럭

,

25톤 400마력 덤프 트럭

중고/신형 400마력 25톤 Sinortruk Howo 6x4 10륜 덤프트럭 8x4 12륜 45톤 덤프트럭 판매

모델
ZZ3257V3847B1
운전자 택시
HW76 확장된 객실, 1개의 수면장, 에어컨, 운전자의 에어 시트. MP3
엔진
모델: WP12.400E201, 유로 II 배출 표준, 4 시간 주입 디젤 엔진 6
물 냉각, 터보 충전 & 인터 냉각과 함께 실린더 라인.
최대 출력: 2100 rpm에서 400PS (294kW)
최대 토크: 1200~1500rpm에서 2060Nm
구멍: 126mm 스트로크: 155mm
배량: 11.596L
브랜드: 웨이차이
스틸링
모델: BOSCH
동력 보조를 갖춘 수압 스티어링
왼손 운전
클러치
Φ430 당기는 형식의 대막 스프링 클러치
전송
모델: HW19710, 10개 앞뒤로
수동형
변속기 전력 시작 HW70
최대 토크: 1900N·M
앞축
모델: HF9
드럼 브레이크 시스템
부하량: 9000kg
뒷축
모델: MCP16ZG
용량: 16000kg
드럼 브레이킹 스티어링 축,자율 조절 팔
속도 비율:
휠베이스
3800+1350mm
브레이크 시스템
타입:Wabco 제동 시스템
ABS 4S/4M
엔진 배기 밸브 브레이크
석유 탱커
300L 알루미늄 합금 연료 탱크
타이어
타입: 12.00R20 방사선 타이어; 18PR
10 pcs, 더하기 1 pcs 예비 타이어
펌퍼
금속 펌퍼
시체를 버려라
5600*2300*1500mm, 밑면 8mm, 옆면 6mm, 직사각형 상자, 중국 브랜드 앞 리프팅 실린더, 통합
펜더, 헤드라이트 커버
크기 mm
앞바퀴 경로 (mm): 2022
뒷바퀴 구간 (mm):1830
앞/뒤) (mm):1500/1870
전체 차원 (mm): 8650*2580*3450
무게 kg
죽은 몸무게 (kg):13500
차량의 총량 (kg):25000

덤프 트럭은 주로 모래, 자갈, 흙,

건설, 광업, 그리고 다른 산업에서

물질을 효율적으로 이동시켜야 합니다.

덤프 트럭의 주요 특징은 다음과 같습니다.

  1. 덤프 베드:이것은 큰, 개방 상자 침대가 수압적으로 앞에서 들어올릴 수 있습니다

  2. 침대를 기울일 수 있는 능력은 재료를 쉽게 풀 수 있도록 합니다.

  3. 카비나 차시:덤프 트럭의 객실은 운전자가 앉아 차량을 조작하는 곳입니다.

  4. 차체는 덤프 베드를 지지하고 무거운 짐을 처리 할 수있는 구조적 무결성을 제공합니다.

  5. 다양한 크기:덤프트럭은 다양한 크기를 가지고 있습니다.

  6. 여러 톤의 물자를 운반할 수 있는 무거운 트럭.

  7. 종류:일반적인 유형은 단일 딱딱한 차시, 관절 덤프가있는 표준 덤프 트럭을 포함합니다.

  8. 오프로드용 관절형 차시를 갖춘 트럭과 옆으로 부하를 부하하는 사이드 덤프 트럭

  9. 뒤쪽보다는

  10. 응용 프로그램:건설 및 광산 외에도 덤프 트럭은 도로 및 인프라에 사용됩니다.

  11. 프로젝트, 조경 및 폐기물 관리

덤프 트럭은 내구성 및 효율성을 위해 설계되었으며,

대량물류 운송에 관한 것.
